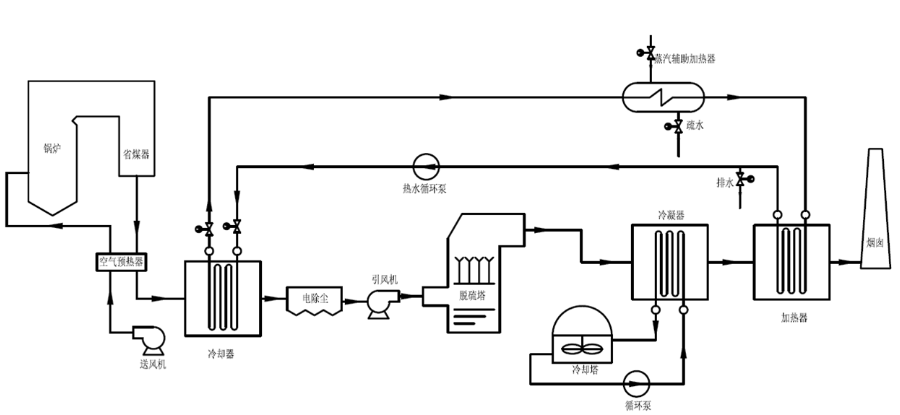

烟气再热器布置在脱硫塔与烟肉之间,使用水作为热媒介质，烟气深度冷却器和烟气再热器之间有热媒水管道相连通。早期烟气深度冷却器-烟气再热器的系统布置方式是分别布置与除尘和脱硫前后。

  在空气预热器出口的高温烟气经过静电除尘器除尘后进人烟气深度冷却器,与热媒水发生热交换,烟气温度下降,进入脱硫塔;热媒水温度上升,在水泵的作用下沿管道流人烟气再热器,与脱硫塔出口的低温姻气再次进行热交换,烟气温度升高至设计要求的排烟温度后再从烟囱排出。

  通过热媒水的闭环流动,实现脱硫塔前高温烟气和脱疏塔后低温烟气之间的深度热交换。烟气深度冷却器和烟气再热器的形式均为管式换热器,即热媒水在管束内流动,烟气从管束外通过。另外,热媒水管道上还可设置有辅助蒸汽加热器,在热媒水温度提升不足时对热媒水进行辅助加热。
