双H型鳍片管

产品分类: H型鳍片管
鳍片管是为了电站锅炉、工业锅炉、工业窑炉、船舶动力装置等排烟余热回收,充分利用余热,节能环保减排提高燃料利用率,而在系统烟道的尾部布置的强化换热元件。
订购热线:400-100-9636
H型鳍片管
H型鳍片管
鳍片管是为了电站锅炉、工业锅炉、工业窑炉、船舶动力装置等排烟余热回收,充分利用余热,节能环保减排提高燃料利用率,而在系统烟道的尾部布置的强化换热元件。

      产品描述

      鳍片管是为了回收电站锅炉、工业锅炉、工业窑炉、船舶动力装置等排烟余热,有效提高燃料的利用率,而在系统烟道的尾部布置的强化换热元件。

      产品特点:

      双H型鳍片管在结构设计上,对管子的易结灰部位采取了分离式结构,克服了螺旋片管易积灰、堵灰、和燃气阻力的缺点,是螺旋翅片管的改进型产品。另外,鳍片管的肋片成悬臂梁结构,在脉冲气流的作用下,肋片发生振动更有利除灰。

      双H型鳍片管,一方面,扩展受热面可以增大传热系数,另一方面,扩展受热面单元具有自清灰功能,可以减缓烟尘在受热面上的沉积、堵塞和磨损,特别是减缓磨损可以确保受热面合理的使用寿命,是余热锅炉安全经济运行的基础。

      产品优势:

      一种新型双H型鳍片管强化换热元件,采用新型鳍片管焊接工艺,鳍片焊接部位接触采用多个锯齿形,受热均匀焊接牢固,焊接成形均匀表面圆滑,无夹渣气孔焊瘤,焊透率达97%。

      鳍片管鳍片三点式焊接形式,制造双H型鳍片管强化换热元件所用材料20#钢、ND钢碳含量和杂质含量低,焊接性好,因此鳍片管焊缝内在质量容易保证。构成鳍片管的管子和鳍片部分均有长度大、壁厚小的特点,特别是焊缝长度大,焊后焊缝部位会产生很大的纵向残余拉应力,焊缝远处的鳍片则受压应力作用,容易引起弯曲变形、波浪变形和扭曲变形。

      鳍片管焊接结构中焊缝对称分布,由于先期焊缝产生的应力和变形对后续焊缝有影响,焊件的装配和焊接顺序不同,在生产过程中结构刚性的递增以及对焊接变形的 影响也不同。如果焊接受热不均匀,焊缝收缩不一致会导致鳍片管产生弯曲变形和扭曲变形。同时,焊缝纵向收缩力也会使刚性较小的鳍片受压失稳即产生波浪变形。因此选择最佳装配焊接顺序以选择残余变形量最小的方案。

      目前鳍片管焊接工艺的主要问题是鳍片波浪变形不符合要求。鳍片产生波浪变形的主要原因是焊接残余压应力过大,为了避免或降低波浪变形,必须使焊接残余压力值低于某一临界应力值,为此新型双H型鳍片管鳍片焊接部位采用多个锯齿形的办法,相当于减小鳍片管局部刚度,受热均匀从而减小了焊接过程中产生的压缩塑性变形量,使焊缝附近纵向残余拉应力降低,同时也大幅度降低了远离焊缝部分鳍片所承受的残余压应力,因此显著减小了鳍片波浪变形量。

      试验结果:焊缝外观和熔深变形等符合技术条件要求,5米长小于1.5mm,鳍片管焊后鳍片弯曲变形、扭曲变形和波浪变形均得到了有效控制。



      整体图片

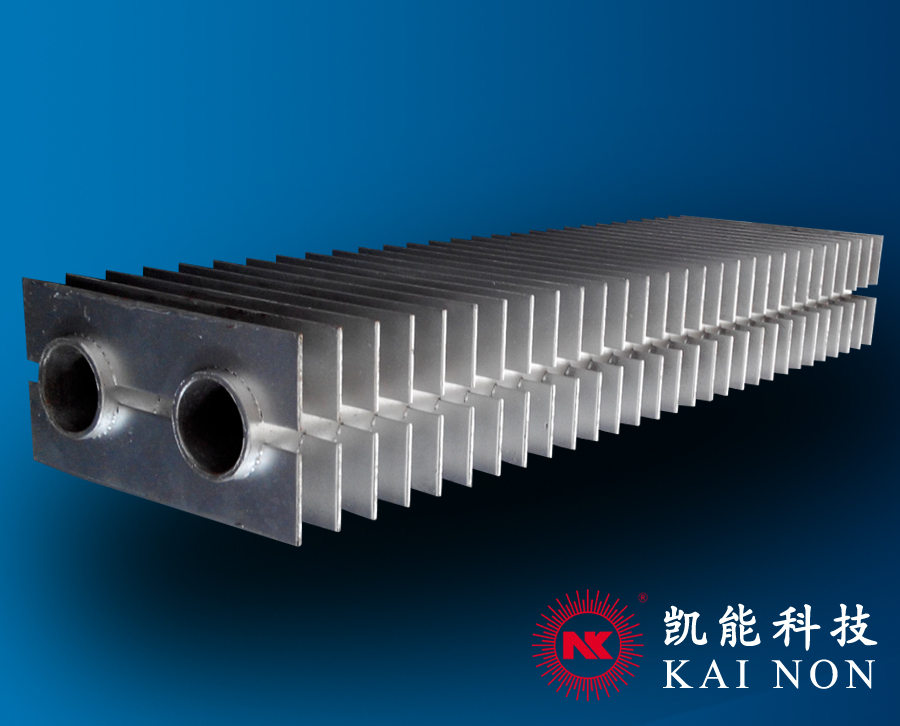

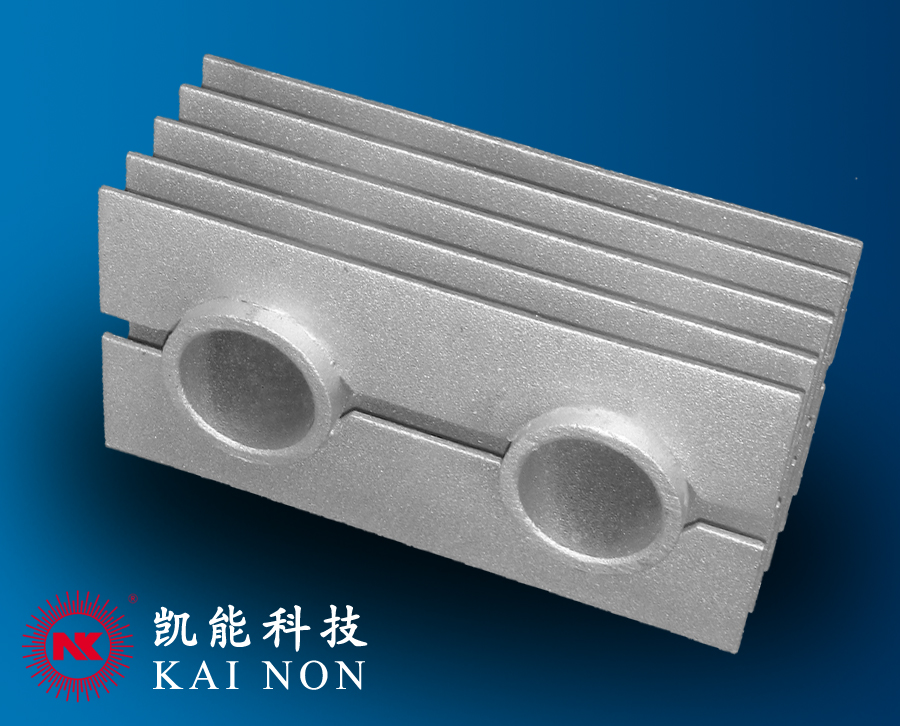

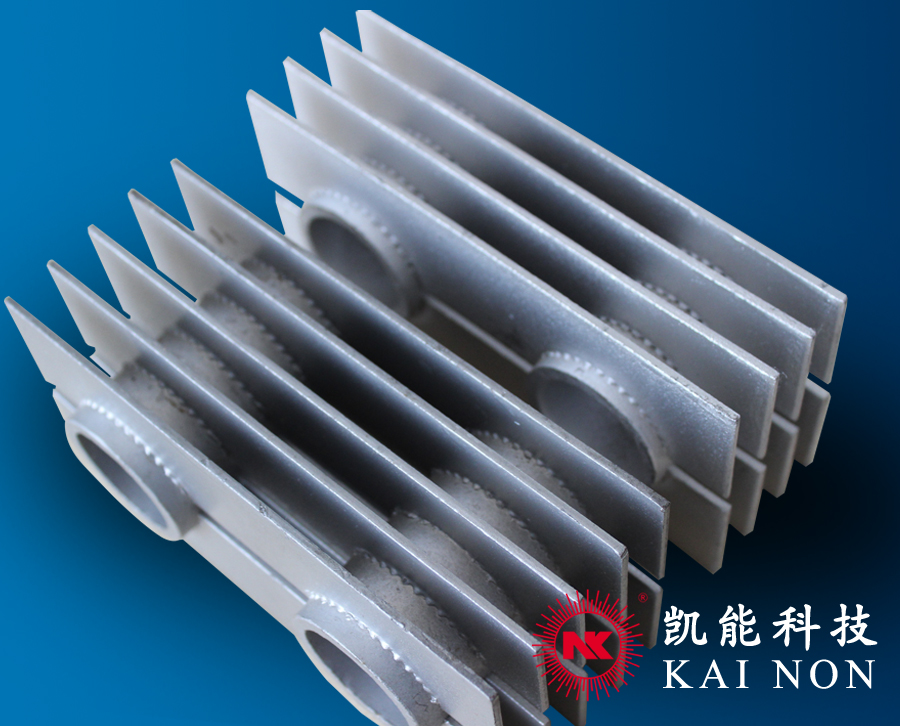

    凯能双H型鳍片管



    凯能双H型鳍片管



    联系凯能科技

    青岛凯能环保科技股份有限公司

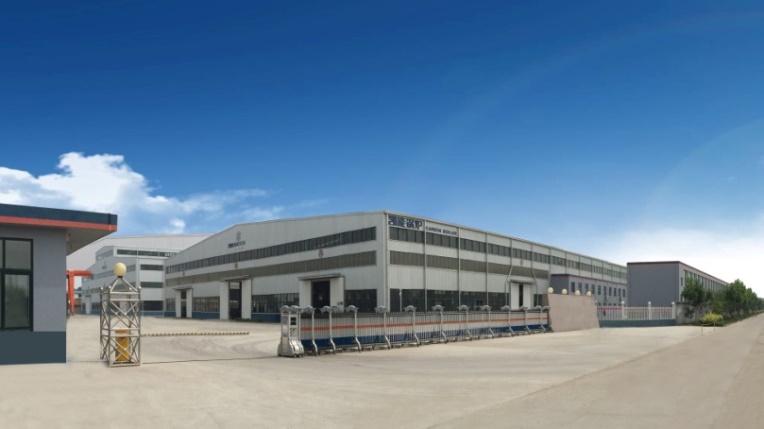

    青岛凯能环保科技股份有限公司(证券代码:838388)位于青岛胶州市,是国内专业化生产电厂低温省煤器、矿热炉余热锅炉、发电机组余热锅炉的国家级高新技术企业;于2016年08月05日正式挂牌简称:凯能科技。

    凯能环保自成立以来专注生产针形管、H型鳍片管、电厂低温省煤器等节能环保设备。公司现有职工230人,其中工程技术人员50人。公司占地面积约73000m2,各种生产设备300台套,其中针形管专用焊接生产线10条,H型鳍片管专用焊接生产线12,年产针形管强化传热元件3600余吨,H型鳍片管强化传热元件8500余吨,可按照相关标准和企业需求,针对性设计、制造满足用户需求的各种低温省煤器。

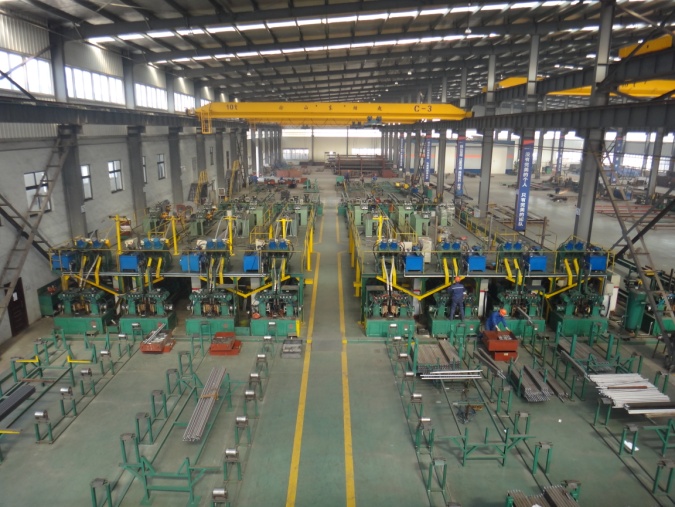

    低温省煤器生产线

    凯能环保具有A级锅炉制造资质,D1D2级压力容器设计、制造资质。公司已取得法国BVISO90012008质量管理体系证书、GB/T24001-2004环境管理体系证书和GB/T28001-2011职业健康管理体系证书。

    凯能环保现已获得高新技术企业、山东省著名商标、山东省节能示范企业、青岛市企业技术中心、青岛市传热强化节能装备专家工作站等多项荣誉称号。多年来,凯能锅炉凭借先进的技术水平、创新的研发理念、严格的生产管理及科学的服务体系取得了骄人的成绩。

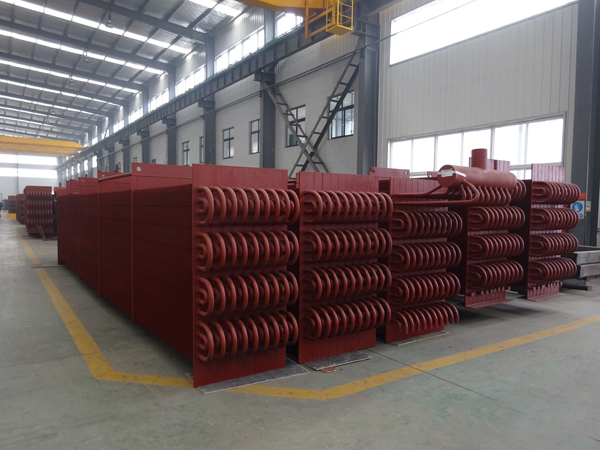

    凯能低温省煤器

    公司与西安交通大学、山东大学、清华大学等高等院校科研院所进行“产学研”合作,拥有强大的低温省煤器自主设计研发能力。2013年公司与西安交通大学联合成立“锅炉传热元件焊接装备研究所”、“传热强化及过程节能装备研发中心”。通过与各科研远销的合作,提高公司产品设计、研发水平。

    凯能环保具有与产品制造相适应的技术力量、完善的工艺装备和检测手段,已建立完善的质量保证体系和生产工艺。建立了理化试验室、无损检测试验室、焊接试验室等专业试验室。

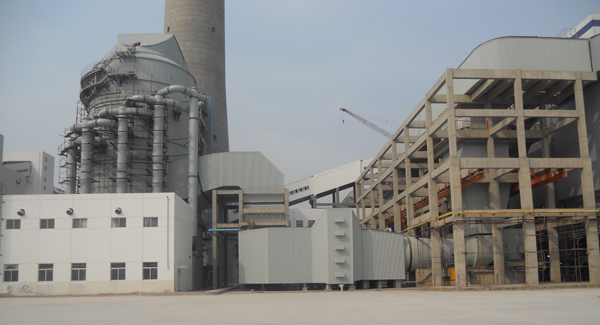

    公司成立至今,先后为近百家火力电厂不同类型燃料的发电机组进行了余热的利用和改造。并已取得了显著的节能效果,也为企业带来了可观的经济效益。凯能低温省煤器现场

    凯能科技现已与中国国电集团、中国华能集团、中国华电集团、中国大唐集团等多家集团公司展开合作交流,成为了国内价值更高的低温省煤器研发生产综合服务商!

    面向未来,凯能科技将继续依托技术创新,以务实和合作的精神,努力为行业提供更多高效、绿色、环保产品,为中国和世界装备制造业的发展做出更大贡献。
